| * 자천공 Nailing은 점성토나 사진토 등 연약지반 및 천공경이 불안전한 |
| ..경우에서 사용할 수 있다. |
| * 단순한 공정과 작은 정비, 적인 인원으로 시공이 가능한 경제적인 공법 |
| ..이다 |
| * 중공식 볼트로서 천공중에는 슬라임 제거용으로 천공후에는 그라우팅 |
| ..으로 사용된다 |
| * 자천공 Bar, Coupler, Nut, Plaete는 그대로 사용되거나 부식방지용으로 |
| ..아연도금하여 사용할 수 있다 |
|
| |
|
| >> 자천공 Drillbits |
| 지반 조건에 맞는 다양한 드릴비트를 사용할 수 있다 |
 |
| |
|
Plate |
mm |
|
180*8 |
200*10 |
200*12 |
200*3 |
* Plate는 다음 규격을 선택적으로 사용할수 있으며 사용자 주문에 의한 제작이 가능하다
|
|
|
| |
|

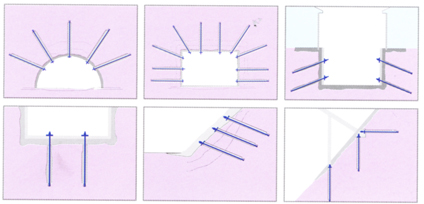

| >> 적용범위 |
|
| * 터널보강 공법 |
| - Rock Bolting |
| - 터널입구, 터널면 보강 |
| * 특수기초 |
| - 갱구보호, 사면보강, 댐 |
| -옹벽보강, 소음장벽 |
| * 눈사태 방호 구조물 |
| * 토류벽 & 옹벽기초 |
|
|
|
| |
| >> 자천공 Bar |
| * 냉압연된 연속된 외부사나로 형성된 중공식 볼트로서 |
| 특수야금과 절단 방법으로 천공에너지를 효율적으로 |
| 전달하며 햄머와 외부나사로 연결되어 천공기계와 |
| 호환성이 양호하다 |
|
|
|
| |
TYPE
￠[mm]
OD/ID |
공칭단면적
[㎟] |
|
|
단위무게
[kg/m] |
32/20 |
417 |
220 |
420 |
3.3 |
38/17 |
773.2 |
250 |
500 |
6.05 |
|
| |
| >>Accessories |
|
| |
|
| |
| >>Coupler |
| * 연속된 내부나사 및 중앙부에 Stop 장치에 의한 중양 결합 |
| * 양단부를 둥글게 처리하여 조립이 용이하다 |
| * 천공에너지의 전달 및 슬라임의 배토를 원활히 한다 |
| |
|
|
|
| |
| |
| |
