| Tie-red 는 철게 널말뚝을 사용한 흙막이 공사에 띠장으로 부터 전달되는 측압을 정 |
| 착 부재에 전달하는 인장재를 뜻한다. |
| Tie Rod는 원형 또는 각형의 구조용 봉강이 강선을 사용하며, 영구 설치되는 부분에 |
| 는 와이어를 사용할 수 없다. |
| 모든 Tie-rod에는 Turn Buckle(당개틀)을 부착하여 시공시 Tie-rod의 길이를 조절할 |
| 수 있게 한다 |
|
| |
|

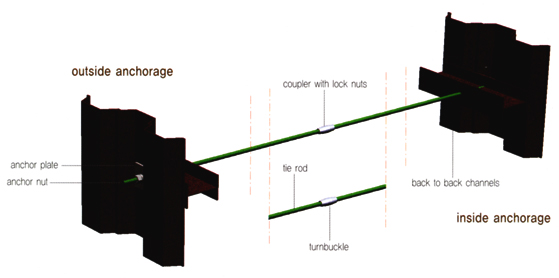

| >> Sheet Pile wall anchorage |
 |
| |

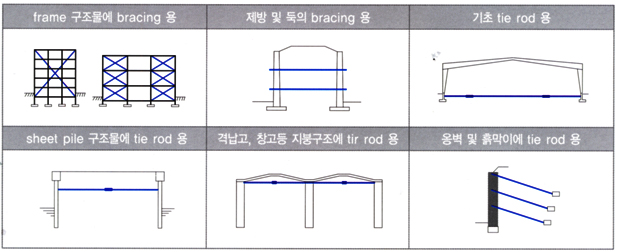

| >> 적용범위 |
|
| |
| >>Thread Bar의 제원 및 기계적 성질 |
|
￠[mm] |
dh[mm] |
dv[mm] |
pitch |
kg/m(단위중량) |
32 |
32 |
32 |
16 |
5.41 |
36 |
36 |
36 |
18 |
6.65 |
|
| |
항복응력/극한응력
[N/㎟] |
공칭경
￠[mm] |
공칭단면적
(㎟) |
|
극한하중
[TON] |
Fy = fy .A
|
[TON] |
Ae |
fy |
fu |
Fly / 1.71 |
Fly / 1.75 |
930/1080 |
32 |
804.3 |
76 |
89 |
45 |
44 |
36 |
1,017 |
97 |
112 |
56 |
55 |
|
| |
| >>Accessories |
Coupler
|
|
|
L[mm] |
 |
32 |
60 |
160 |
36 |
70 |
180 |
|
Coupler
|
|
|
L[mm] |
 |
32 |
60 |
90 |
38 |
60 |
90 |
|
|
| |
Coupler
|
|
|
L[mm] |
 |
32 |
. |
. |
36 |
. |
. |
|
* Plate는 사용자 주문에 의한 제작이 가능하다 |
|
| |
| |
| |
| |
